价格:￥1.00/个
品牌:亿光everlight
波长:940mm
起订:1000个
供应:1000个
发货:7天内

发送询价



一、核心参数与特性

1. 光学与电气性能
   • 发射源：采用 GaAs 红外 LED（波长 940 nm），光谱与硅光电探测器高度匹配，有效抑制可见光干扰。
   • 接收端：NPN 光电晶体管，暗电流 ≤ 100 nA，集电极 - 发射极饱和电压 ≤ 0.4 V（典型值），输出信号稳定。
   • 检测距离：5 mm（固定槽宽设计），适合小型物体或精密机械检测（如软盘驱动器磁头定位、点钞机纸币堆叠检测）。
   • 响应速度：15 µs（上升 / 下降时间），支持高频检测场景（如打印机纸张计数、工业生产线分拣）。
2. 封装与物理规格

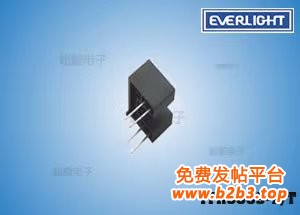

   • 封装类型：4 引脚 DIP 插件式（尺寸 12.8 mm × 5.4 mm × 9.3 mm），适配传统 PCB 布局，焊接方便。
   • 工作温度：-25°C 至 +85°C，满足工业级环境需求。
   • 可靠性：通过 RoHS 与无铅认证，符合环保要求，支持全球供应链。
3. 驱动与功耗
   • 正向电流：50 mA（连续），峰值电流可达 1 A（100 µs 脉冲，占空比 1%），兼容低功耗设计。
   • 宽电压输入：支持 3.3 V 至 5 V 系统，无需额外电平转换，适配多种控制电路。

二、应用场景

1. 消费电子
   • 办公设备：打印机 / 扫描仪的纸张检测、软盘驱动器的磁头定位。
   • 智能家居：感应橱柜门开合、智能玩具动作触发（如红外遥控小车）。
2. 工业自动化
   • 生产线计数：小件物品（如螺丝、电子元件）的高速分拣与计数。
   • 机械臂定位：短距离物体抓取前的预检测，提升操作精度。
3. 特殊领域
   • 金融设备：点钞机的纸币真伪识别与堆叠状态检测。
   • 医疗仪器：小型泵体或阀门的非接触式位置反馈。

三、技术优势

1. 抗干扰能力
   • 截止可见光设计：仅响应 940 nm 红外光，有效抑制环境光干扰（如日光灯、阳光）。
   • 窄角度发射：半功率角约 35°，减少背景反射误触发，提升检测准确性。
2. 结构优化
   • 黑色热塑性外壳：减少外部光线进入，增强抗干扰能力。
   • 镀金引脚：增强焊接可靠性，防止氧化腐蚀，适合高湿度环境。
3. 兼容性
   • 驱动电路简单：无需复杂杨公祭元件，仅需上拉电阻（如 10 kΩ）即可实现信号输出。
   • 长寿命设计：经过 LM-80 6000 小时测试，光通量维持率超过 90%，寿命可达 50,000 小时以上。



五、设计注意事项

1. 电路设计
   • 恒流驱动：建议使用 晶体管或专用驱动芯片（如 TLC59116），避免电压波动影响检测精度。
   • 上拉电阻：输出端需接 10 kΩ 上拉电阻至电源，确保信号稳定。
2. 机械安装
   • 目标反射率：建议使用 白色或金属材质（反射率 ≥ 50%），黑色物体可能导致误判。
   • 间距控制：保持传感器与目标物垂直，避免倾斜角度超过 15°，确保检测一致性。
3. 环境适应性
   • 防尘防潮：在粉尘或潮湿环境中，需搭配 硅胶保护罩（如亿光 EL 系列配件）。
