• 特点
  • 抗干扰能力强：具有高电场干扰屏蔽能力，能有效抵挡环境干扰光线，减少外界干扰对接收信号的影响2。
  • 接收特性良好：采用圆形透镜设计，可改善接收特性，使接收效果更优2。
  • 频率适应性强：可支持各种中心载波频率，能适应不同的红外信号频率需求2。
  • 低电压低功耗：工作电压范围为 2.7V~5.5V，工作电流仅为 1.2mA，具有低电压和低功耗的特点，适合应用于对功耗要求较高的设备24。
  • 高环境光免疫力：对环境光有较高的免疫力，能在不同的光照环境下稳定工作2。
  • 兼容 TTL 和 CMOS：输出信号可与 TTL 和 CMOS 逻辑电平兼容，方便与各种数字电路连接2。

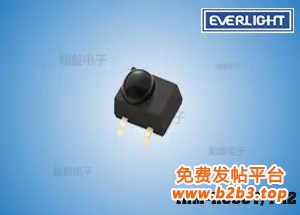

  • 表面贴装设计：采用顶部接收的表面贴装（SMD）封装形式，便于安装在印制电路板（PCB）上，适合自动化生产工艺2。
  • 无铅环保：符合无铅环保要求，满足现代电子产品对环保的需求2。
• 工作原理：红外线接收头内部的光电二极管能够接收红外发射管发射出的光信号，并将其转换为电信号。通过红外监测二极管监测到红外信号，然后把信号送到放大器和限幅器，限幅器把脉冲幅度控制在一定的水平，而不论红外发射器和接收器的距离远近。PIN 二极管和前置放大器组装在引线框架上，用环氧树脂封装设计成红外滤光片，解调后的输出信号可由微处理器直接解码34。
• 应用领域
  • 遥控器：广泛应用于各种家电设备的遥控器，如电视机、空调、DVD 播放器等，用于接收遥控器发出的红外信号，实现对设备的远程控制2。
  • 车载 DVD：在车载 DVD 系统中，用于接收红外遥控器的信号，方便用户在车内控制 DVD 的播放、暂停、快进等功能2。
  • 其他领域：还可应用于红外线通信设备、红外线遥控玩具、安防监控系统、智能传感器等领域，实现信号的接收和处理。
• 主要参数4
  • 工作电压：2.7V~5.5V。
  • 工作电流：1.2mA。
  • 接收角度：垂直方向和水平方向均为 45°。
  • 工作温度：-25℃~+85℃。
  • 频率：38kHz。
• 外观尺寸：外部尺寸为 5mm×7mm×4mm（长 × 宽 × 高）2
